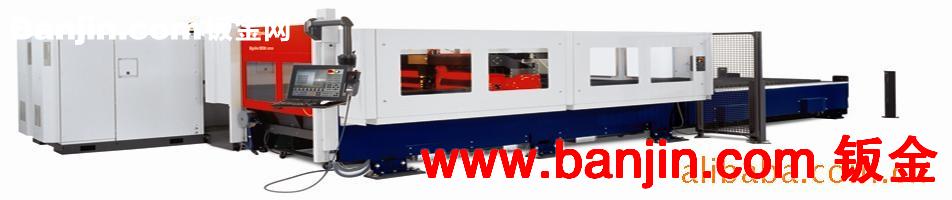

点击图片查看原图进口设备氮气激光切割加工3kw(1.5mX3m)
激光切割原理、分类及特点
（1）激光切割的原理
激光切割是利用经聚焦的高功率密度激光束照射工件，使被照射的材料迅速熔化、汽化、烧蚀或达到燃点，同时借助与光束同轴的高速气流吹除熔融物质，从而实现将工件割开。激光切割属于热切割方法之一。激光切割的原理见下图。
（2）激光切割的分类
激光切割可分为激光汽化切割、激光熔化切割、激光氧气切割和激光划片与控制断裂四类。
1）激光汽化切割
利用高能量密度的激光束加热工件，使温度迅速上升，在非常短的时间内达到材料的沸点，材料开始汽化，形成蒸气。这些蒸气的喷出速度很大，在蒸气喷出的同时，在材料上形成切口。材料的汽化热一般很大，所以激光汽化切割时需要很大的功率和功率密度。
激光汽化切割多用于极薄金属材料和非金属材料（如纸、布、木材、塑料和橡皮等）的切割。
2）激光熔化切割
激光熔化切割时，用激光加热使金属材料熔化，然后通过与光束同轴的喷嘴喷吹非氧化性气体（Ar、He、N等），依靠气体的强大压力使液态金属排出，形成切口。激光熔化切割不需要使金属完全汽化，所需能量只有汽化切割的1/10。
激光熔化切割主要用于一些不易氧化的材料或活性金属的切割，如不锈钢、钛、铝及其合金等。
3）激光氧气(氮气)切割
激光氧气切割原理类似于氧乙炔切割。它是用激光作为预热热源，用氧气等活性气体作为切割气体。喷吹出的气体一方面与切割金属作用，发生氧化反应，放出大量的氧化热；另一方面把熔融的氧化物和熔化物从反应区吹出，在金属中形成切口。由于切割过程中的氧化反应产生了大量的热，所以激光氧气切割所需要的能量只是熔化切割的1/2，而切割速度远远大于激光汽化切割和熔化切割。
激光氧气切割主要用于碳钢、钛钢以及热处理钢等易氧化的金属材料。
4）激光划片与控制断裂
激光划片是利用高能量密度的激光在脆性材料的表面进行扫描，使材料受热蒸发出一条小槽，然后施加一定的压力，脆性材料就会沿小槽处裂开。激光划片用的激光器一般为Q开关激光器和CO2激光器。
控制断裂是利用激光刻槽时所产生的陡峭的温度分布，在脆性材料中产生局部热应力，使材料沿小槽断开。
激光切割的特点
激光切割与其他热切割方法相比较，总的特点是切割速度快、质量高。具体概括为如下几个方面。
⑴切割质量好
由于激光光斑小、能量密度高、切割速度快，因此激光切割能够获得较好的切割质量。
①激光切割切口细窄，切缝两边平行并且与表面垂直，切割零件的尺寸精度可达±0.05mm。
②切割表面光洁美观，表面粗糙度只有几十微米，甚至激光切割可以作为最后一道工序，无需机械加工，零部件可直接使用。
③材料经过激光切割后，热影响区宽度很小，切缝附近材料的性能也几乎不受影响，并且工件变形小，切割精度高，切缝的几何形状好，切缝横截面形状呈现较为规则的长方形。激光切割、氧乙炔切割和等离子切割方法的比较见表1，切割材料为6.2mm厚的低碳钢板。
⑵切割效率高
由于激光的传输特性，激光切割机上一般配有多台数控工作台，整个切割过程可以全部实现数控。操作时，只需改变数控程序，就可适用不同形状零件的切割，既可进行二维切割，又可实现三维切割。
⑶切割速度快
用功率为1200W的激光切割2mm厚的低碳钢板，切割速度可达600cm/min；切割5mm厚的聚丙烯树脂板，切割速度可达1200cm/min。材料在激光切割时不需要装夹固定，既可节省工装夹具，又节省了上、下料的辅助时间。
⑷非接触式切割
激光切割时割炬与工件无接触，不存在工具的磨损。加工不同形状的零件，不需要更换“刀具”，只需改变激光器的输出参数。激光切割过程噪声低，振动小，无污染。
⑸切割材料的种类多
与氧乙炔切割和等离子切割比较，激光切割材料的种类多，包括金属、非金属、金属基和非金属基复合材料、皮革、木材及纤维等。但是对于不同的材料，由于自身的热物理性能及对激光的吸收率不同，表现出不同的激光切割适应性。采用CO2激光器，各种材料的激光切割性
⑹缺点
激光切割由于受激光器功率和设备体积的限制，激光切割只能切割中、小厚度的板材和管材，而且随着工件厚度的增加，切割速度明显下降。
激光切割设备费用高，一次性投资大。
激光切割的应用范围
大多数激光切割机都由数控程序进行控制操作或做成切割机器人。激光切割作为一种精密的加工方法，几乎可以切割所有的材料，包括薄金属板的二维切割或三维切割。
在汽车制造领域，小汽车顶窗等空间曲线的切割技术都已经获得广泛应用。德国大众汽车公司用功率为500W的激光器切割形状复杂的车身薄板及各种曲面件。在航空航天领域，激光切割技术主要用于特种航空材料的切割，如钛合金、铝合金、镍合金、铬合金、不锈钢、氧化铍、复合材料、塑料、陶瓷及石英等。用激光切割加工的航空航天零部件有发动机火焰筒、钛合金薄壁机匣、飞机框架、钛合金蒙皮、机翼长桁、尾翼壁板、直升机主旋翼、航天飞机陶瓷隔热瓦等。
激光切割成形技术在非金属材料领域也有着较为广泛的应用。不仅可以切割硬度高、脆性大的材料，如氮化硅、陶瓷、石英等；还能切割加工柔性材料，如布料、纸张、塑料板、橡胶等，如用激光进行服装剪裁，可节约衣料10%～12%，提高功效3倍以上。
氮气切割的特点
氮气切割的主要优势在于切割质量高，加工范围广，但也存在成本高的缺点。下面通过和氧气切割的比较来详细说明上述特点。
1.设备简介
出口氮气流量10Nm3/h～500Nm3/h，氮气纯度99.9995%，氮气压力14kg～22kg，系统由压缩空气系统，空气净化系统，制氮装置及增压设备组成。
2.切割质量
根据使用的辅助气体，激光切割可分为氧气、氮气两种切割方式。在氧气切割中氧气参与燃烧，熔化位置温度接近沸点。高温导致反应剧烈，无法保证断面光滑；另外加上氧化反应、增大的热影响区，使切割质量相对较差，容易出现切缝宽、断面斜纹、表面粗糙度差及焊渣等质量缺陷。氮气切割中材料完全依靠激光能量熔化，氮气吹出切缝并避免不合适的化学反应。熔点区域温度相对较低，加上氮气的冷却、保护作用，反应平稳、均匀，切割质量高。断面细腻光滑，表面粗糙度低，而且无氧化层。
3.切割成本
高纯氮的价格是高纯氧的3倍。氧气切割气压要求（1～4）*105Pa，氮气则需要（10～140*105Pa。例如，切割2MM厚的不锈钢板，氧气需要压力4*105Pa、耗气量2.3m3/h，氮气则对应为14*105Pa、15.2m3/h。而且氮气切割时要求高功率，相应增加了能耗。氮气切割的综合成本是氧气切割的15倍以上。
4.加工范围
氧气辅助燃烧增加热量，提高了切割厚度。优势在于低成本，主要应用于碳钢。氮气不辅助燃烧，熔化区域温度较低，适合加工铝、黄铜等低熔点材料。氮气保护切缝不被氧化，还可用于不锈钢的无氧化切割
"
